链式冷拔机工作原理图解
点击次数:54 更新时间:2021-08-16

链式冷拔机是冷拔生产中应用最普遍的一种设备,其适用范围广泛。按其传动特点又可分为单链式冷拔机和双链式冷拔机两种。


    单链式冷拔机是由一根链传动带动拉拔小车运动,其结构虽然简单,但由于拔制中心线高于链条传动水平线,所以限制了拔制速度的提

高,同时抖动使被拔钢材产生颤纹而影响拔材的质量,所以,目前已不再发展。


   双链式冷拔机是一种较为先进的冷拔机,其优点如下。

  (1)在拉力相同的情况下,双链可较单链选用较小的节距,所以传动平稳,可以提高拔制速度。尤其采用了直流电机,可实现较大范围调

      速,可采用低速咬人、高速拔制、降速拔制的仁作制度,有利于保证拔管的质量和提高生产率。

  (2)拉拔力的方向和拔材中心线重合,使拔制过程平稳,拔材质量高。

  (3)便于收集成品,拔制后管子可以在两条链条中间落下,并沿着斜台架滚落到成品料框中去,不仅省,去了拔料装置,而且还缩短了辅助

       时间。

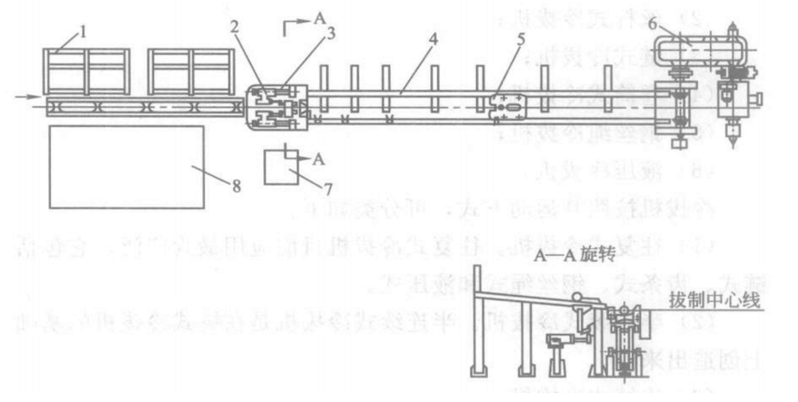

下图为双链式冷拔机布置示意图:

双链式冷拔机工作原理图



双链式冷拔机布置示意图:1一上料机构;2一液压喂料装置;3一拔模座;4一床身;5一拉拔小车;6一主传动装置;7一操纵台;8一液压系统;

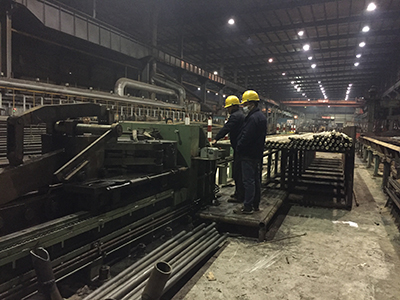

双链钢管冷拔机现场图

双链钢管冷拔机现场图
